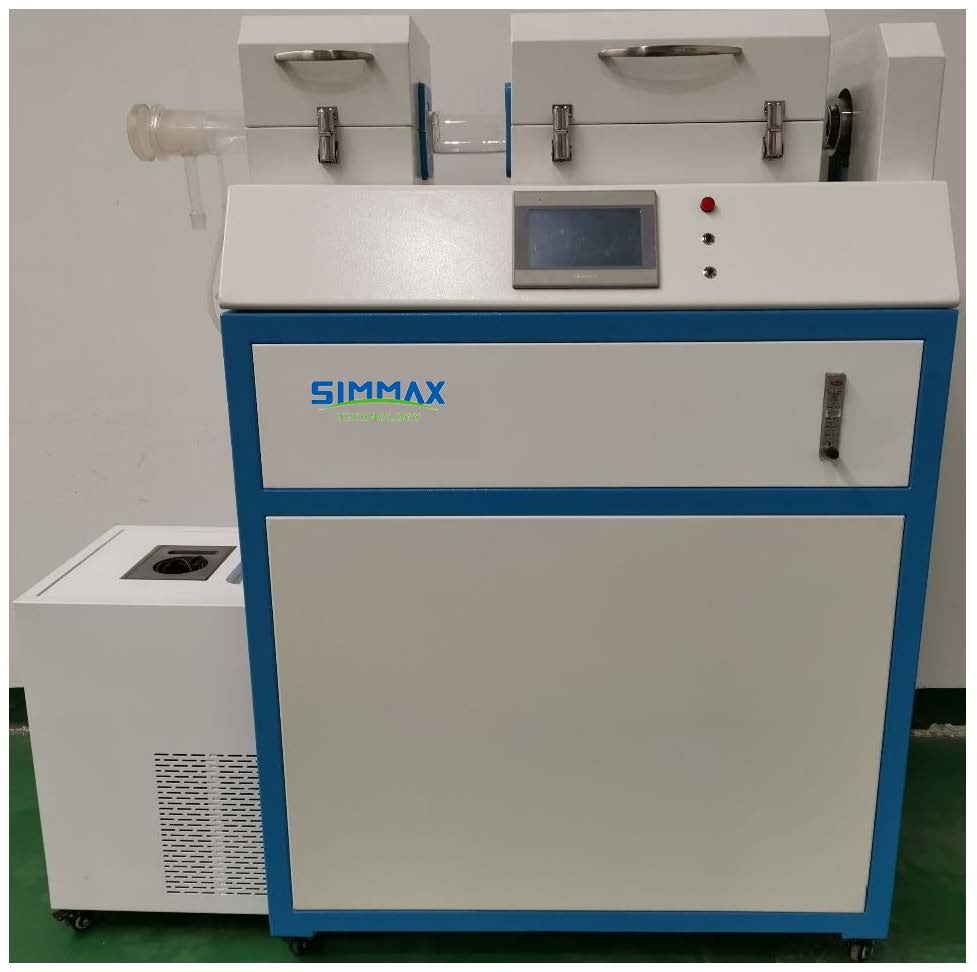

技術參數

實驗室要求：無特殊要求，僅需提供 O2/N2；

裝置結構：燃燒、催化、低溫回收有機氚、堿液鼓泡回收有機碳-14 組成，其中

燃燒區可自由移動、 堿液鼓泡置于低溫冷卻部分中、 催化部分與燃燒部分用

磨口方式連接；隔絕空氣中水汽和 CO2 的污染

燃燒管尺寸：長 110cm×內徑 6cm，燃燒區最高工作溫度不低于 900℃，恒溫精

度不超過±1℃，

催化區最高溫度不高于 550℃，貴金屬催化劑的催化效率>99%

進氣方式：兩頭進氣方式，燃燒部分有 O2/N2 的混合氣體，催化部分有 O2

氣體流量：燃燒床：≦1L/minO2+1L/minN2; 催化床：≦1L/min O2

樣品處理量：20～40g

有機氚回收率: 植物：~95%；肉類、魚類、牛奶：~92%

操作方式：液晶顯示，人機對話，即可使用內置常規樣品（植物、肉類、魚

類、牛奶、土壤等）中的有機氚回收程序，方便用戶的日常工作，也可自置回

收程序，便于用戶自行研究。

工作電壓：~220V，工作電流：12A

3. 使用方法

3.1 準備工作

1）按照機身標注正確連接氧氣及氮?dú)猓?/p>

2）將短石英管取下，稱取足量催化劑（300～400g）裝入短石英管內，以石

英棉夾住后組裝入長石英管（裝配結合處可涂抹少量真空脂以保證密封性）。

3）將長短石英管結合處以三角夾夾住，但切忌夾的太緊。

4）裝入催化劑后需開機空載運行一次，以去除催化劑吸附的水分。

3.2 操作過程

1）稱取一定質量 ms 的樣品（建議 20～30g 干樣品）置于樣品舟，并輕輕壓

實；

2）將樣品舟放入石英管中，位于樣品燃燒區加熱爐中部；

3）將文丘里管放入石英管，使其喉部位置位于樣品燃燒區加熱爐右邊緣。

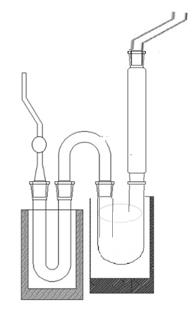

4）將冷凝瓶及 U 型管稱重后，按圖 1 所示順序組裝冷凝系統部分并將其置

于冷阱冷腔內。

圖 1 冷凝系統組裝順序

5）打開氧氣及氮?dú)鉁p壓閥開關，一般將減壓閥出口壓力調節為~0.2MPa。

6）樣品處理界面操作說明：

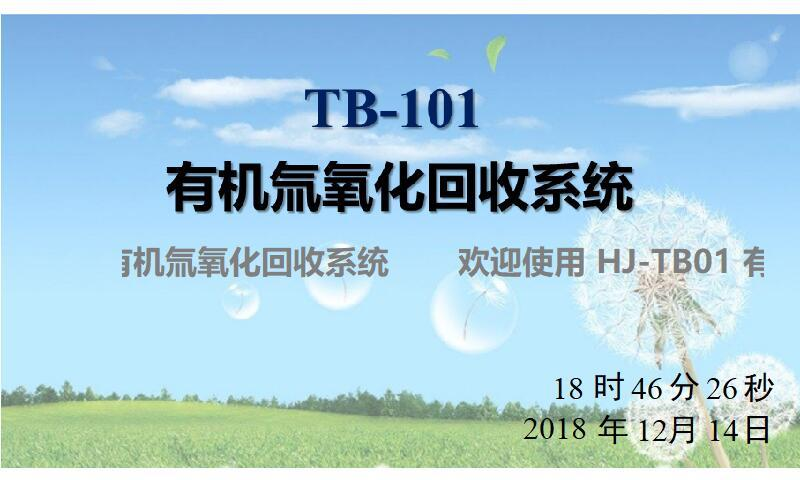

A. 打開設備電源開關 ，觸摸屏開機顯示界面如下圖（圖 2）所示：

圖 2 開機界面

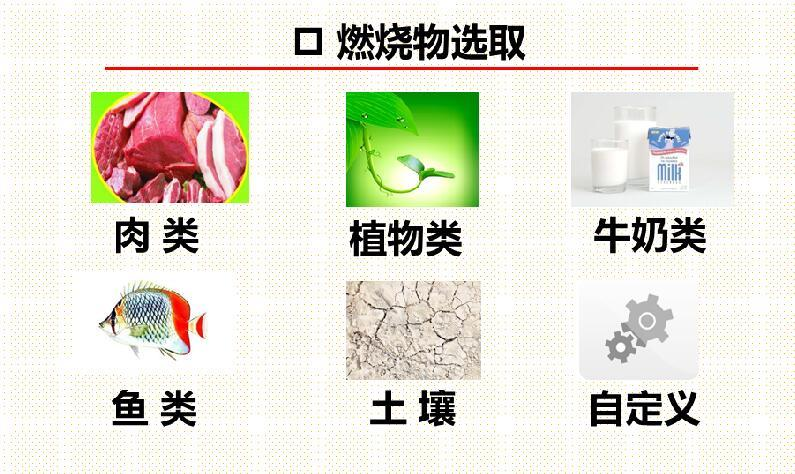

B. 任意點擊開機界面即可進入樣品處理界面，觸摸屏上顯示土壤、植物、牛

奶、肉類、魚類及自定義 6 種模式，其界面如圖 3 所示：

圖 3 樣品處理界面

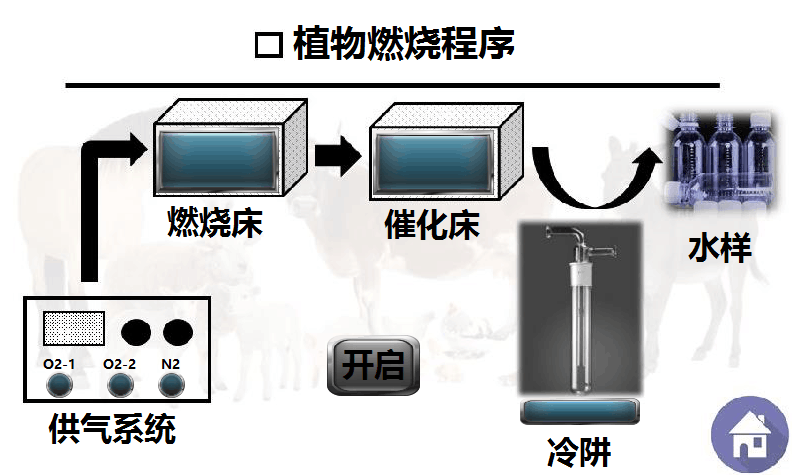

C. 用戶按照樣品類別點擊圖標開啟樣品處理程序，以植物樣品為例，點擊植

物圖標后進入界面如圖 4 所示：

圖 4 植物樣品氧化燃燒程序界面

D. 點擊“開啟”按鈕，此時“開啟”按鈕變?yōu)椤瓣P(guān)閉”并被點亮，表示樣品處理程

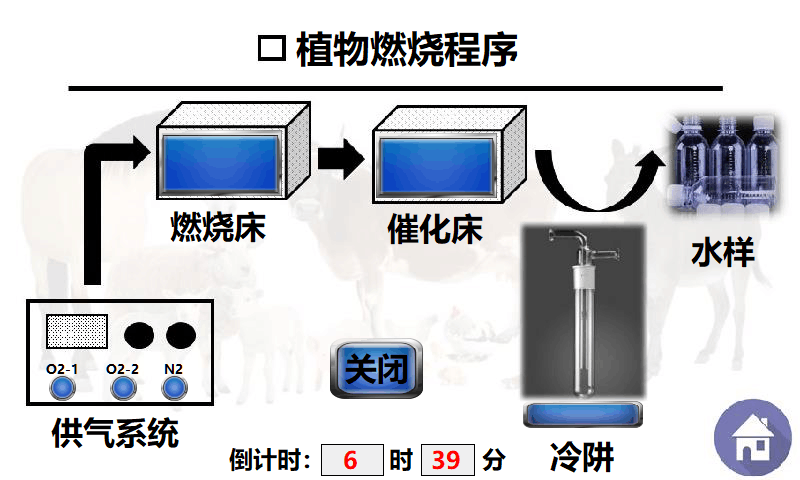

序開始運行，此時“催化床”圖標也同時被點亮，如圖 5 所示：

圖 5 植物樣品處理程序開啟界面

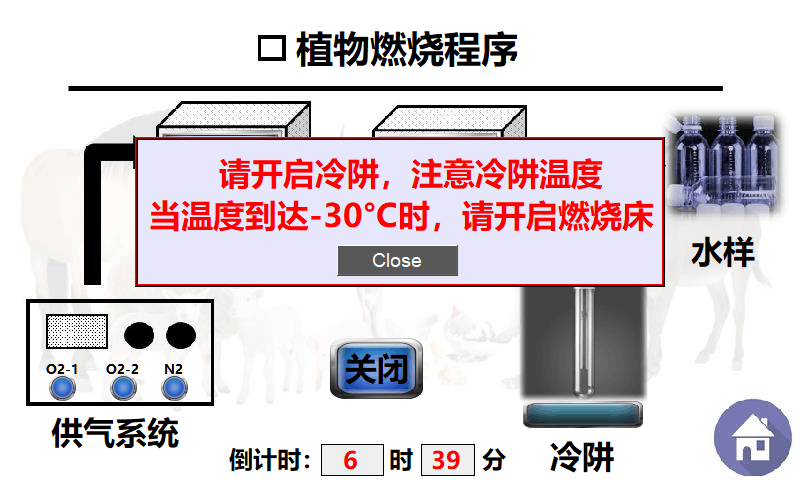

E. 程序運行一段時間（~25min）后，界面出現開啟冷阱的提示，并提示當冷

阱溫度達到-30℃時開啟燃燒床，請用戶按照提示操作，其界面如圖 6 所示；當

冷阱溫度到達-30℃后，請點擊提示的“Close”按鈕關閉提示，并點擊“燃燒床”圖

標，開啟燃燒床，其界面如圖 7 所示：

圖 6 冷阱開啟提示界面

圖 7 燃燒床開啟界面

F. 經過以上操作，樣品將按照預設程序進行處理，倒計時結束后燃燒床、催

化床、及供氣系統將自動關閉；此時，可點擊儀器面板上的紅色按鈕關閉儀器，

同時關閉氧氣、氮?dú)忾y門及冷阱電源。

G. 若所處理樣品不屬于內置樣品類別，或用戶需要自行研究未知樣品的處

理程序，可使用自定義功能，自行設置處理程序。

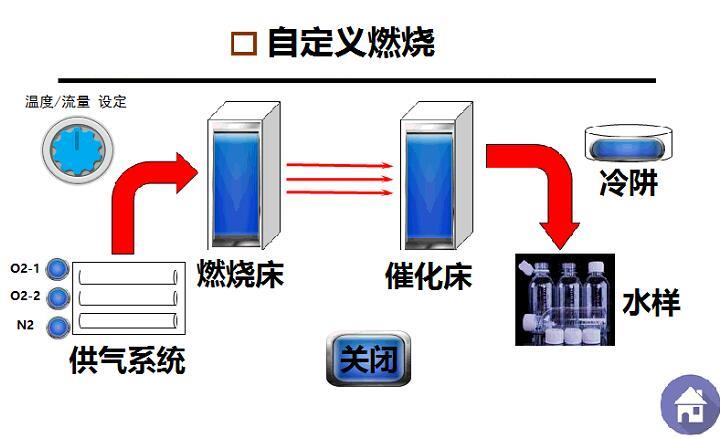

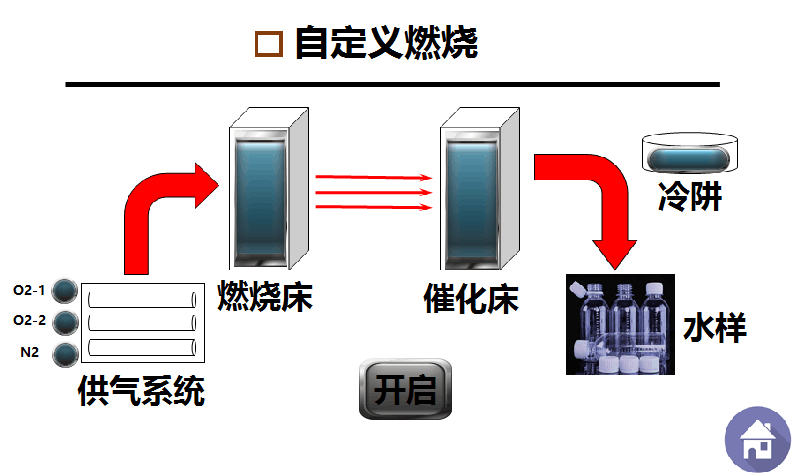

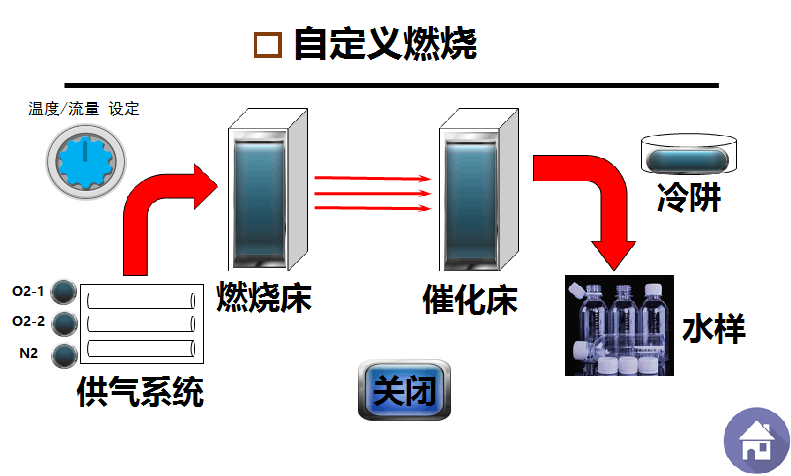

其操作過程如下：a. 點擊“自定義圖標”進入自定義界面（圖 8）；b. 點擊“開

啟”按鈕，此時“開啟”按鈕變?yōu)椤瓣P(guān)閉”并被點亮，界面左上角出現“溫度/流量設定”

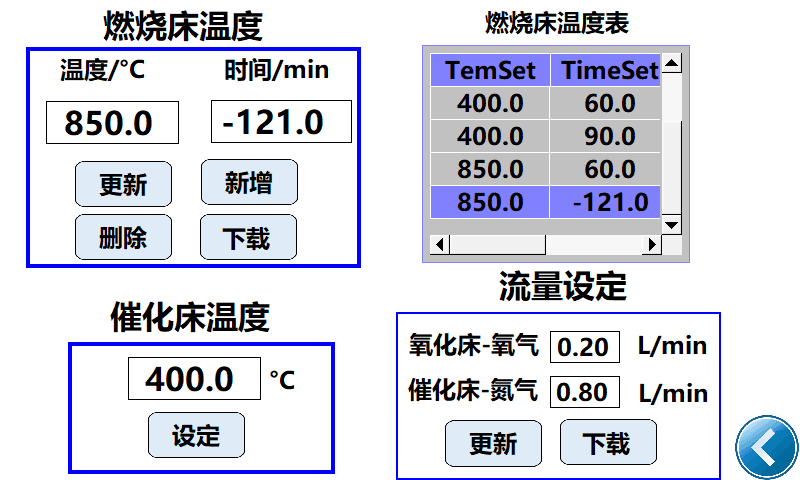

按鈕（圖 9）；c. 點擊“溫度/流量設定”按鈕將進入自定義數據輸入界面（圖 10），

用戶可根據需要自行設置溫度和流量；d. 溫度及流量設定完畢后請點擊界面右

下角 圖標返回圖 9 界面，按照操作程序手動開啟供氣系統、催化床、燃燒床，

開始樣品處理，如圖 11 所示。

注意：催化床溫度請?jiān)O(shè)置 400℃；燃燒床升溫程序應以時間設為“-121”為結

束，如圖 10 所示；燃燒床溫度及氣體流量設定完畢后請點擊“下載”，以完成設

定。

圖 8 進入自定義操作界面

圖 9 點擊“開啟”按鈕后的自定義界面

圖 10 自定義程序輸入界面

圖 11 自定義燃燒開啟

7）實驗完畢 1~2h 后，從冷阱中取出冷凝瓶及 U 型管，擦干外壁凝結水后

分別稱重，以計算收集到的水樣質量，并將收集燃燒水樣轉移至其他收集瓶中待

測。

8）清洗樣品舟、文丘里管及冷凝系統各部件，烘干以備再次實驗。

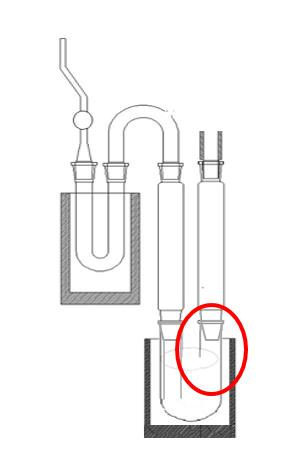

圖 12 冷凝系統連接方式
